Náš portál linky HSL se používá v zařízení skládání a zavírání kartonů. Zařízení kombinuje automatickou detekci výšky naplnění kartonu, aby jej následně automaticky složil bez dutiny a uzavřel víkem podle výšky kartonu.

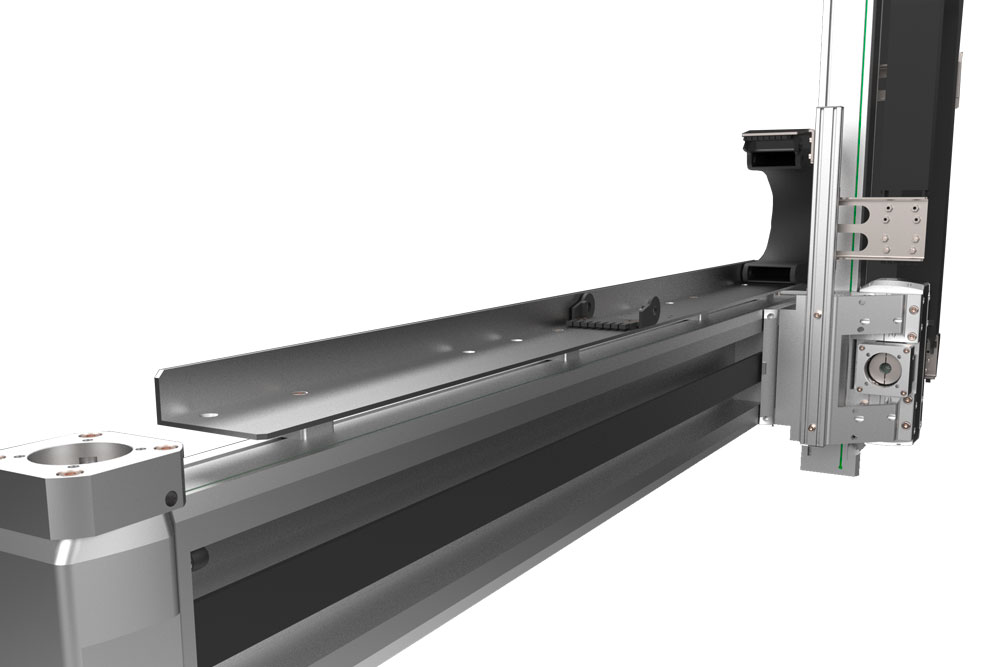

Námi dodávané portály linky HSL jsou speciální systémy na míru zákazníkovi, které se skládají z kombinace os lineárního stolu s řemenovým pohonem HT-B bez krycí pásky ve směru Y a výložníkové osy s řemenovým pohonem HC-B ve směru Z. Systém HSL se na konci používá k uzavírání univerzálních kartonů s víkem. Osa Y je zodpovědná za přesné polohování osy Z nad místem uložení vík kartonů a zároveň za polohování nad pracovním bodem. Osa Z kombinuje uchopení víka kartonu a zavírání ve spojení se skládáním vík v předem definovaných skládacích bodech.Speciální systém byl navržen s přizpůsobeným řešením energetického řetězce a zkráceným rezervním zdvihem, aby se zmenšil prostor pro instalaci. Speciální systém doplnily předmontované sady krycích sad pro pohonnou jednotku a speciální montáž pro připojení převodovky/motoru zákazníka.
Dodáváme flexibilní pohybové jednotky s nejvyšší mírou individuálního přizpůsobení polohování ve směrech X, Y a Z.
Požadavky:
- Kompaktní instalační prostor
- Krátké doby cyklů
- Možnost implementovat změny specifické pro zákazníka
- Krátké dodací lhůty
Komponenty HIWIN:
